成形輾擴鍛造工藝

文章來源：sjzwx 更新時間：2014-12-24 09:21:50

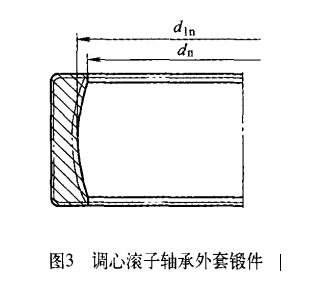

    (1)外圈成形鍛件形狀與成品形狀相似，如圖3所示。

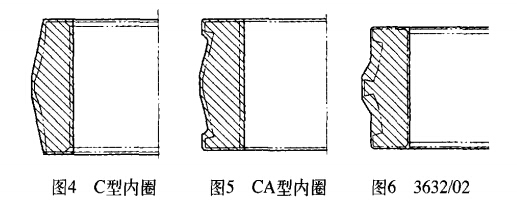

    (2)內圈C型(~H22324C／02)。C型軸承內圈兩側無擋邊，兩列球面滾子之間有一個活動中擋邊，鍛件外形如圖4所示。CA型(~N22322CA／02)。CA型軸承內圈兩側有擋邊，兩列球面滾子之間有(或無)一個活動中擋圈，鍛件外形如圖5所示。帶固定擋邊的調心滾子軸承(~U3632／02)內圈兩側有擋邊，中間有一個固定中擋邊，鍛件外形如圖6所示。
